Konfigurátor podpěrných věží MULTIPROP

Díky webové aplikaci dokáží uživatelé určit optimální nastavení podpěrné věže nebo přípustné zatížení do sloupku snadno, rychle a přesně.

Přehled

Konfigurátor podpěrných věží MULTIPROP napomáhá stanovit parametry podpěrných konstrukcí. Díky webové aplikaci dokáží uživatelé určit optimální nastavení podpěrné věže nebo přípustné zatížení do sloupku snadno, rychle a přesně. Výsledky vycházejí z protokolu o zkoušce S-N/040361 s doplněním S-N/100134 a S-N/120134 Bavorské státní obchodní agentury (LGA) a parametrů PERI.

odkaz na konfigurátor podpěrných věží MULTIPROP


Popis funkce

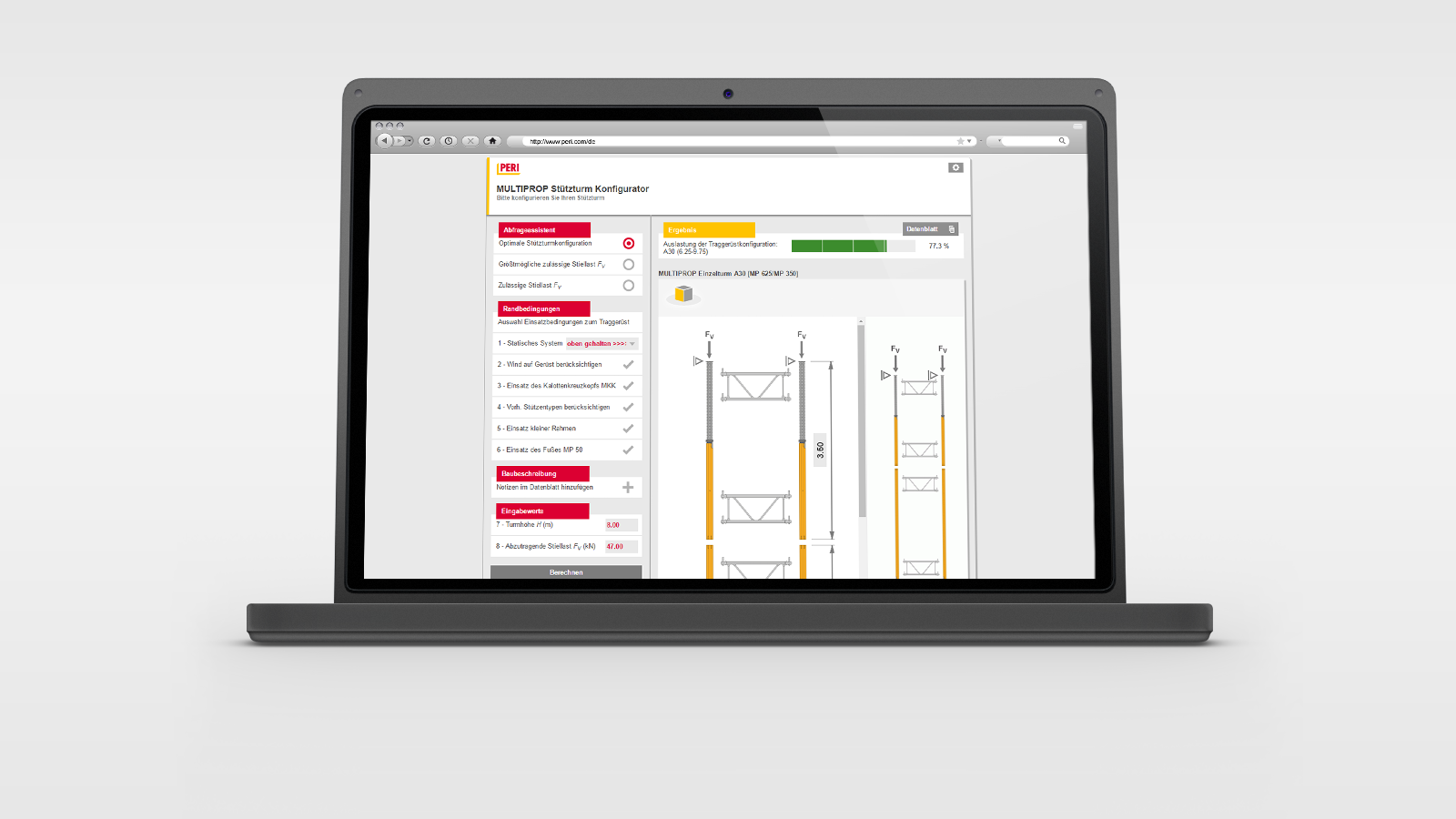

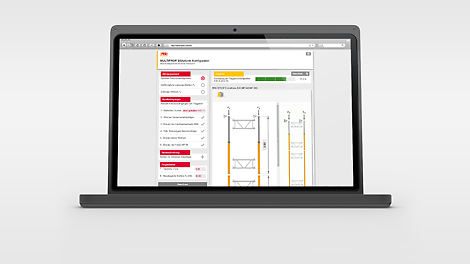

Po výběru typu konfigurace a zadání požadovaných parametru, zobrazí aplikace uživateli jeho individuální výsledky. Ty obsahují vyobrazení statického působení pro příslušnou podpěrnou věž MULTIPROP, dle typu konfigurace, s uvedením maximálních hodnot pro vytočení vřeten a přípustné svislé zatížení do stojky Fv nebo počet potřebných komponentu pro sestavení podpěrné věže, v případě potřeby i optimální nastavení věže.

Výsledky výpočtu jsou k dispozici ve formátu PDF, pro přímý tisk nebo zaslání na email prostřednictvím aplikace. Součástí výstupu je i možnost základního popisu konstrukce.

Aplikace umožňuje výběr komplexních konfiguračních variant, včetně posouzení účinků větrů na podpěrné věže a poskytuje řešení pro výšky podpěrných věží mezi 1.95 až 14.90 m.


Norma

Postup výpočtu vychází z evropské normy DIN EN 12812 "Podpěrná lešení - požadavky na provedení a obecný návrh" obsahující národní přílohu. Tato norma upravuje, mimo jiné, požadavky na návrhy a provedení podpěrných věží a obsahuje postupy pro jejich navrhování.

Založeno na výpočtových výsledcích

Základem konfigurátoru podpěrných věží MULTIPROP je protokol o typové zkoušce Bavorské státní obchodní agentury (LGA) pod číslem S-N/040361 ze dne 26.10.2005 s doplněním S-N/100134 a S-N/120134 a parametry systému podpěrných věží MULTIPROP, které jsou převzaty z návodu na montáž podpěrných věží MULTIPROP.

Znalost normy a její terminologie je nutná za účelem uplatnění výsledků konfigurátoru podpěrných věží MULTIPROP.

Doplňující informace

  • Zkušební protokol institutu LGA číslo S-N/040361 s doplněním S-N/100134 a S-N/120134
  • Návod na montáž podpěrných věží MULTIPROP
  • Produkt v souladu z normou DIN EN 12812:2008-12
  • PERI Tabulky 2014
