Smykové trny

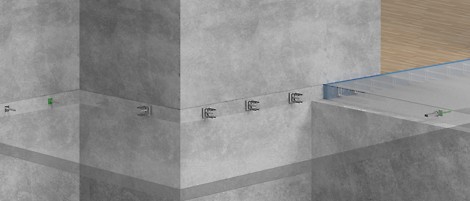

Bezpečný a snadný přenos smykových sil mezi železobetonovými prvky oddělenými dilatační spárou

Systémy smykových trnů umožňují efektivní přenos smykových sil mezi dvěma železobetonovými prvky, aniž by docházelo k přenášení nežádoucích osových sil. Díky jednoduché konstrukci, kterou tvoří trn a pouzdro, je plánování i instalace výrazně zjednodušená. Řada dostupných variant pokrývá široké spektrum použití – od standardních aplikací až po přenos extrémních zatížení v kombinaci s požadavkem na pohyb konstrukce ve směru i napříč spárou. Vysoce kvalitní materiály a certifikace ETA zajišťují bezpečný provoz i v náročných podmínkách. Speciální varianta NURSID navíc umožňuje kompenzovat výškové tolerance až do 11 mm.

Evropské technické schválení (ETA 23/0180)

Systémy splňují přísné evropské normy a bezpečnostní požadavky.
Odolné nerezové nebo pozinkované provedení

Vysoká pevnost trnů zajišťuje dlouhou životnost a odolnost vůči korozi.
Kvalitní pouzdra z Duraplastu nebo nerezu

Spolehlivá funkce a snadná montáž díky robustní konstrukci.
Možnost axiálního i bočního pohybu

Umožňuje dilataci konstrukce bez přenosu nežádoucích sil.
Vhodné i pro konstrukce s extrémním zatížením

Přenos smykových sil až do V_Rd = 407 kN.
Speciální trny NURSID pro kompenzaci výškových odchylek

Řešení pro náročné aplikace s výškovými rozdíly až 11 mm.

Varianty

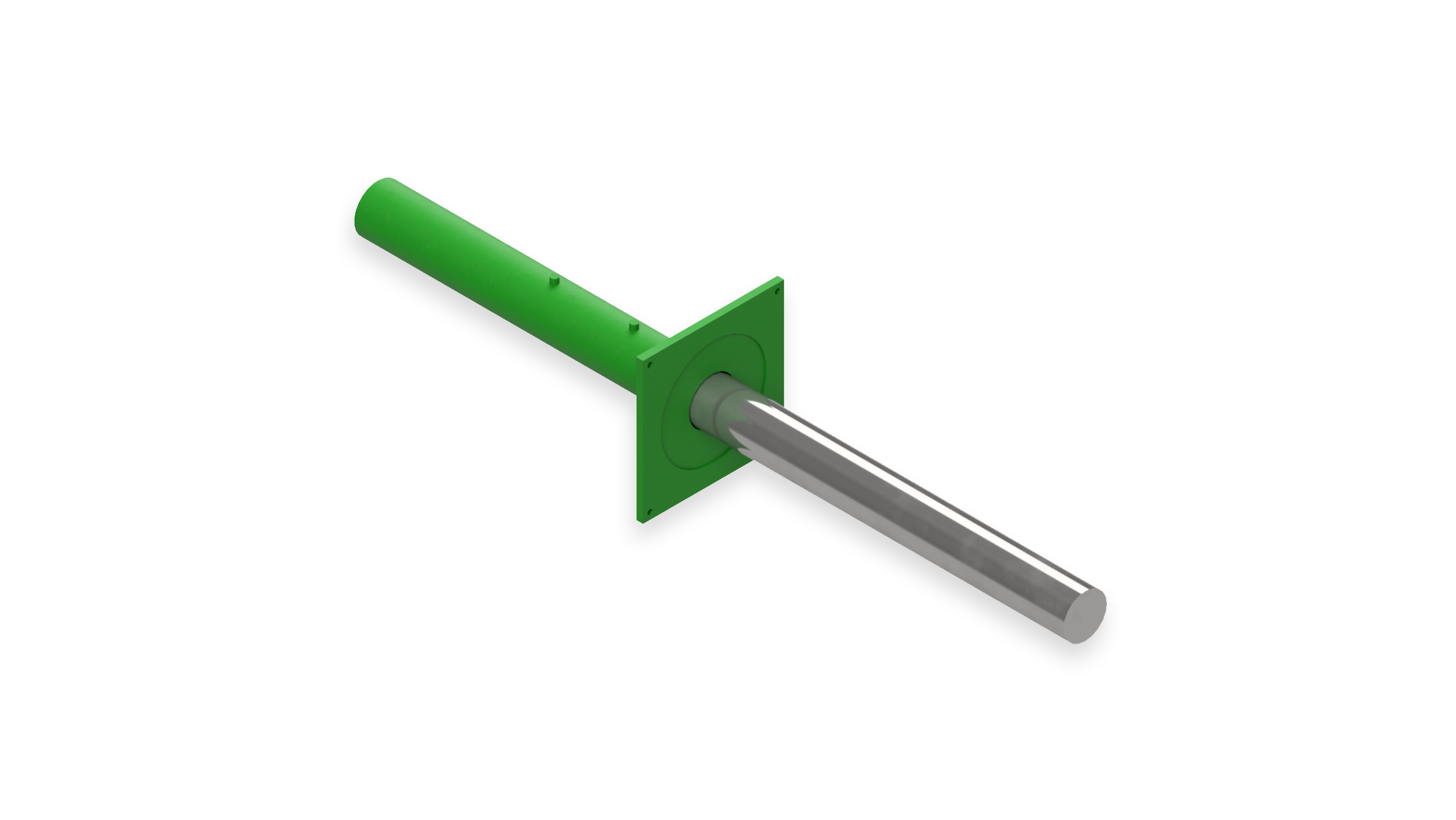

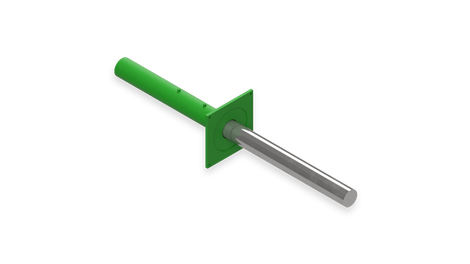

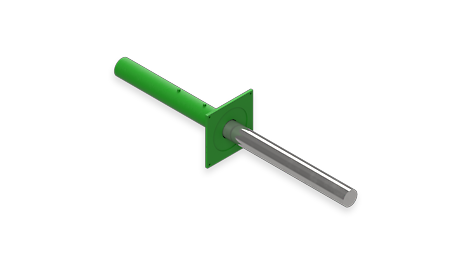

Jednoduché smykové trny (systém ESD)
Použití jednoduchých smykových trnů (ESD) umožňuje přenos smykových sil mezi železobetonovými prvky oddělenými spárou o šířce až 60 mm.

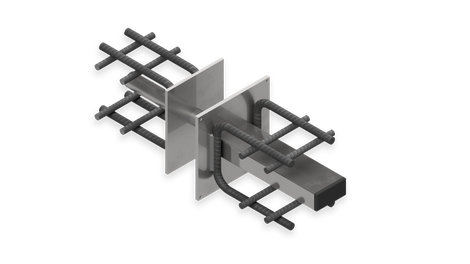

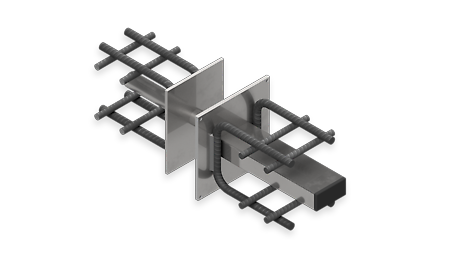

Vysoce zatížitelné trny (systém DB)
Použití vysoce zatížitelných smykových trnů (systém DB) umožňuje přenos středních až vysokých smykových sil mezi železobetonovými prvky oddělenými spárou o šířce až 120 mm.

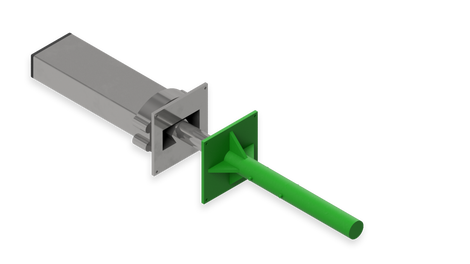

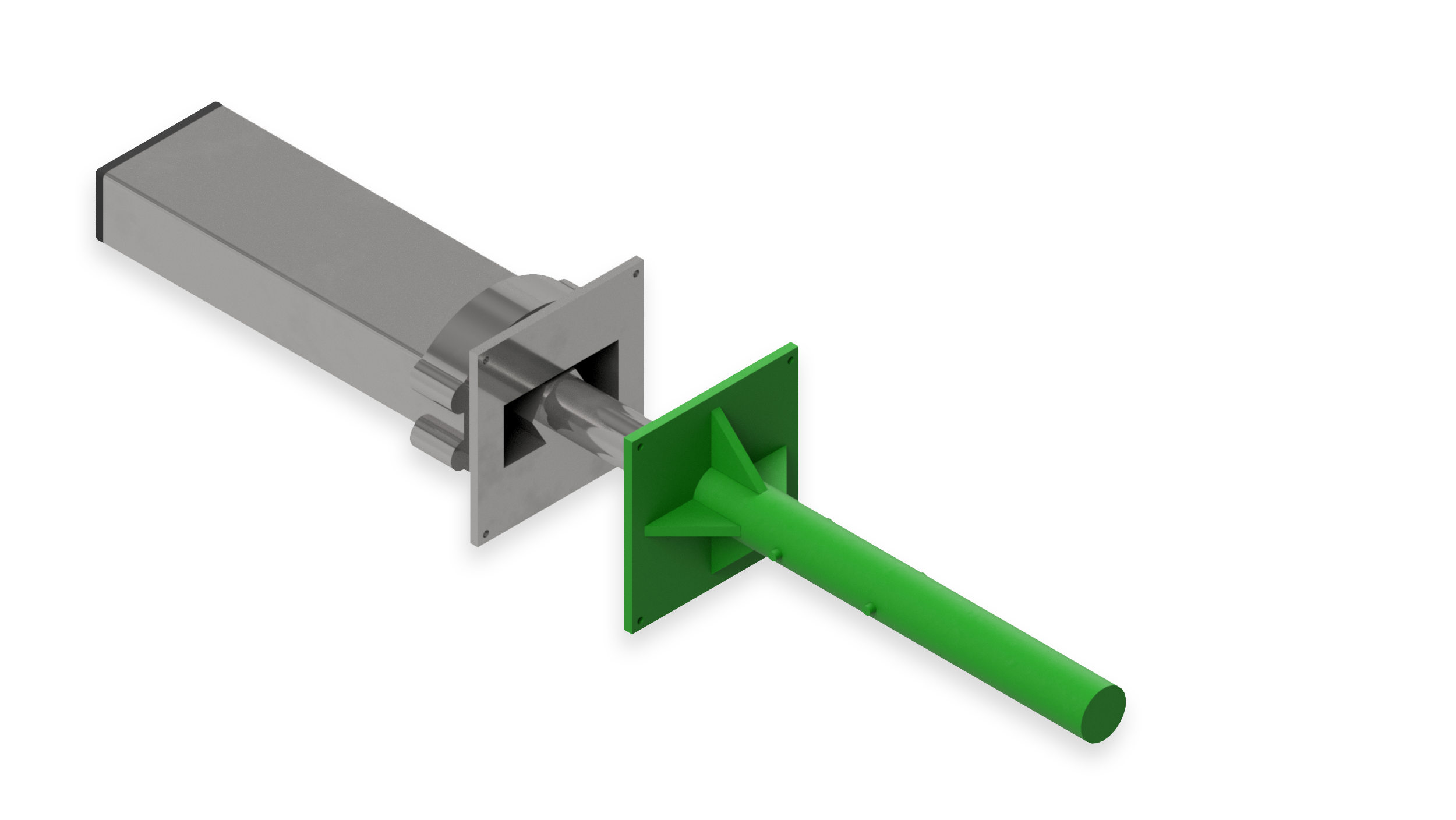

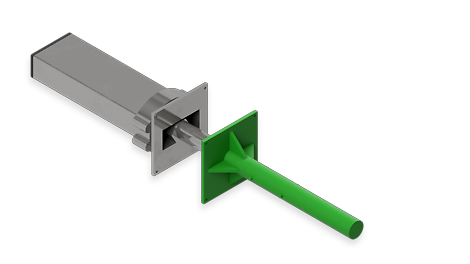

Trny NURSID
Trn NURSID je speciálně navržený prvek pro přenos smykových sil. Jedna polovina trnu je z kulatiny, druhá má excentricky umístěný šestihranný profil. Díky této konstrukci dokáže kompenzovat montážní tolerance až do 11 mm, což z něj činí ideální řešení pro spojování prefabrikovaných balkonových desek, arkád a podobných konstrukcí. Trn NURSID lze téměř libovolně kombinovat s pouzdry ESD nebo DB, a umožňuje jak podélné, tak příčné posuny. Lze přitom kompenzovat šířku spáry až 30 mm.

Ke stažení

Dokumenty ke stažení najdete na stránce produktu společnosti AVI.
