Výztuž proti protlačení

Prvky DE a DKD představují efektivní výztužné řešení pro zvýšení odolnosti železobetonových desek proti smykovému protlačení v oblasti sloupů

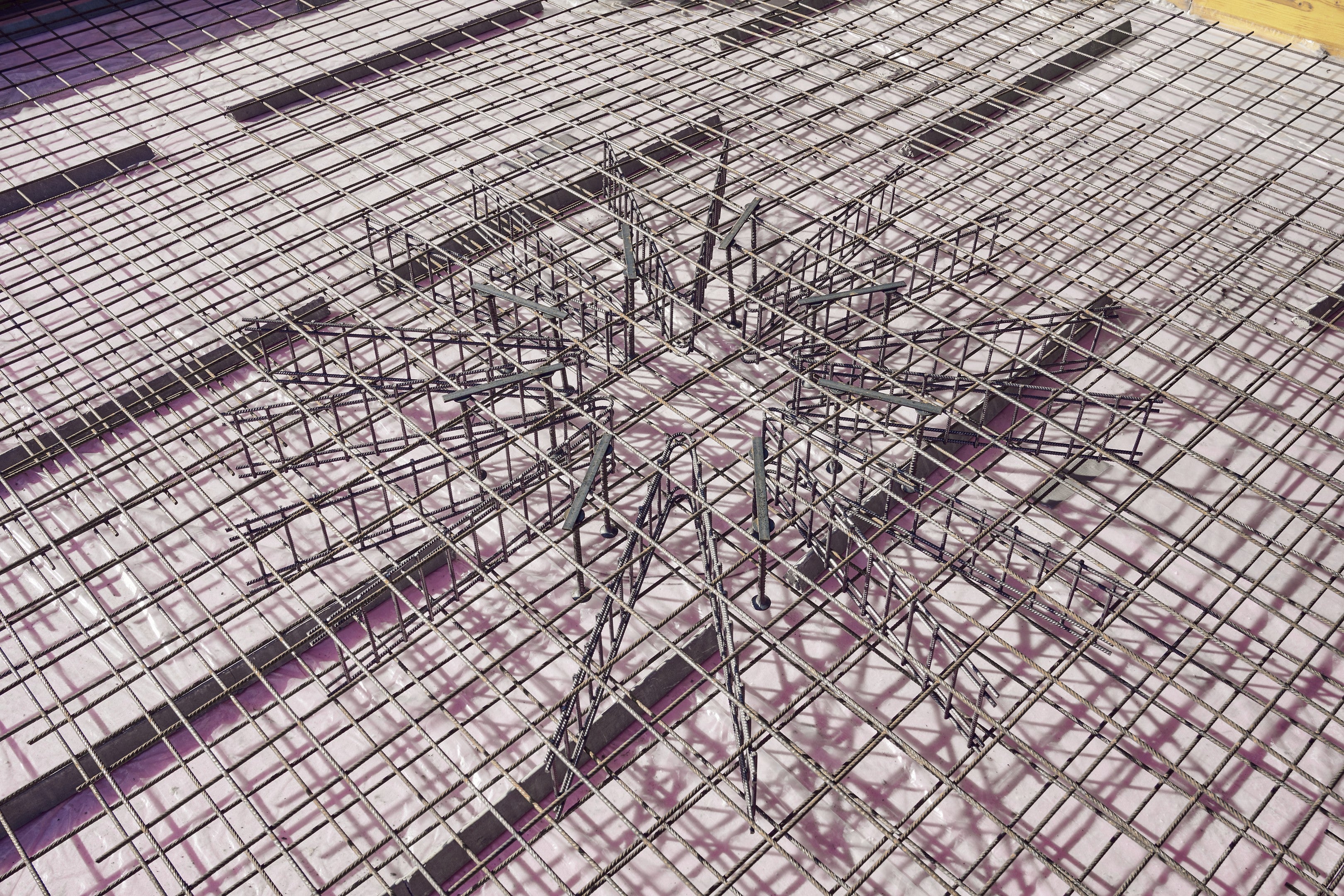

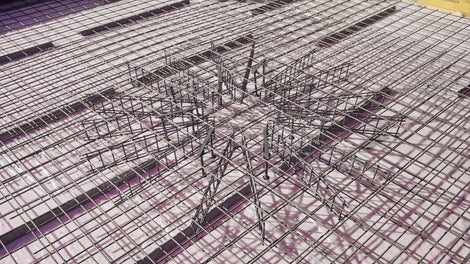

Výztužné prvky DE zvyšují únosnost desek v oblasti přímého podepření sloupem a rovnoměrně rozkládají smykové napětí díky hustě rozmístěným svislým prutům. Jsou vyráběny v různých výškách a délkách ramen z výztužné oceli B500A metodou odporového svařování. Pro vyšší požadavky na únosnost lze systém doplnit o smykové trny DKD s kovanými hlavami z výztužné oceli B500, které účinně přenášejí smykové síly v nejvíce namáhané oblasti. Systém je plně kompatibilní s normou EN 1992-1-1 a je registrován i certifikován v České republice.

Rychlá a jednoduchá montáž

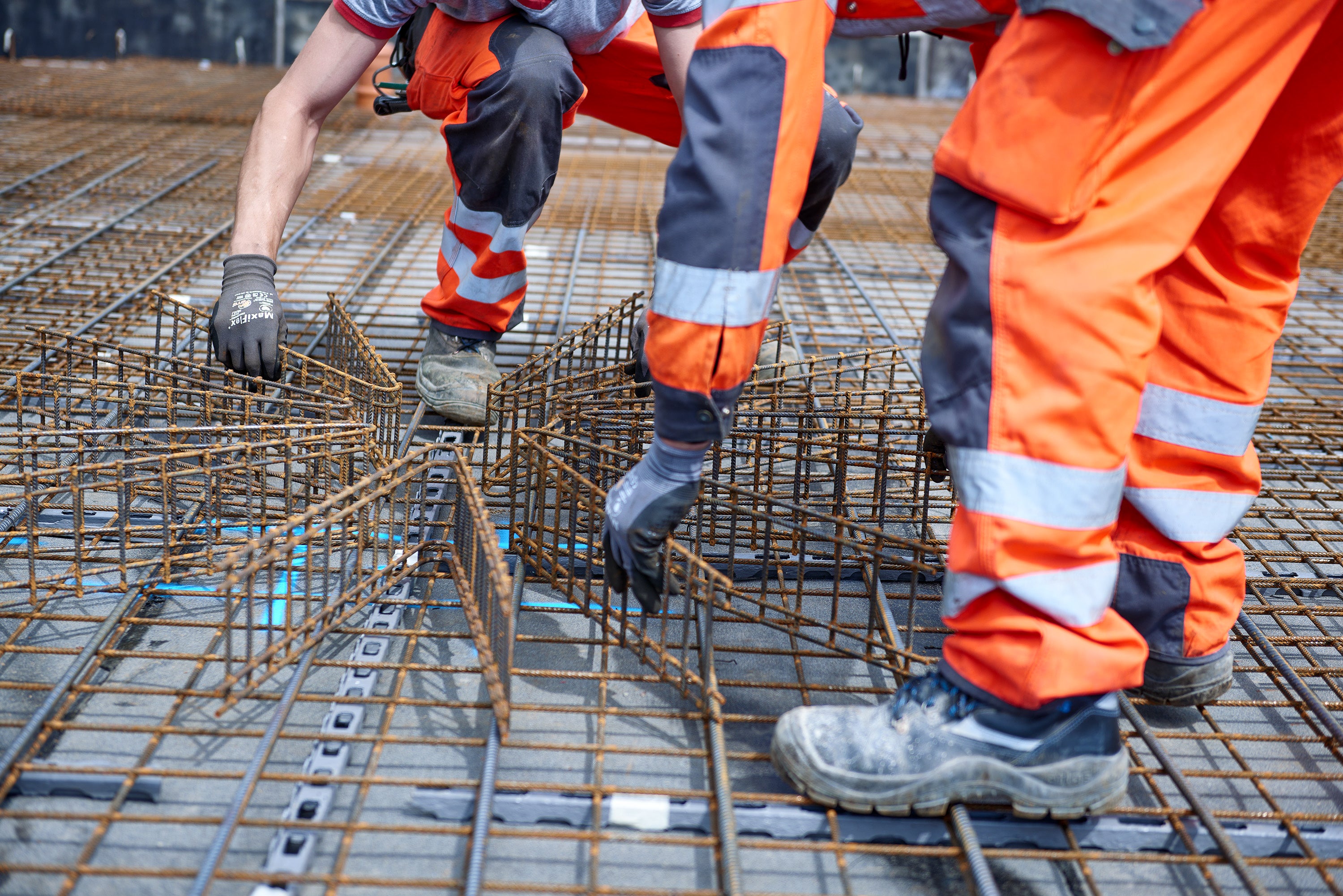

Systém DE+DKD nevyžaduje složité vkládání jednotlivých prvků, čímž šetří čas na stavbě.
Výrazné zvýšení odolnosti proti protlačení

Vhodnou kombinací prvků DE a DKD lze dosáhnout výrazného zvýšení únosnosti až na 1,96 V_Rd,c.
Dvojí funkce výztuže

Prvky DE slouží nejen jako výztuž proti protlačení, ale zároveň jako distanční výztuž mezi tahovou a tlakovou zónou.
Široká skladová dostupnost

Standardní výšky prvků jsou běžně skladem, což urychluje dodávky.
Normová shoda a certifikace

Navrženo podle EN 1992-1-1, registrováno a certifikováno v ČR.
Podpora v projekčním softwaru

K dispozici jsou knihovny prvků pro ALLPLAN a Revit, což usnadňuje návrh i koordinaci.

Varianty

Výztuž proti protlačení

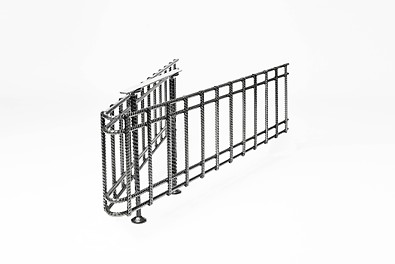

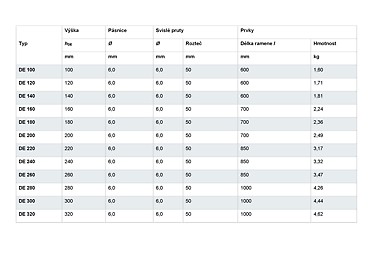

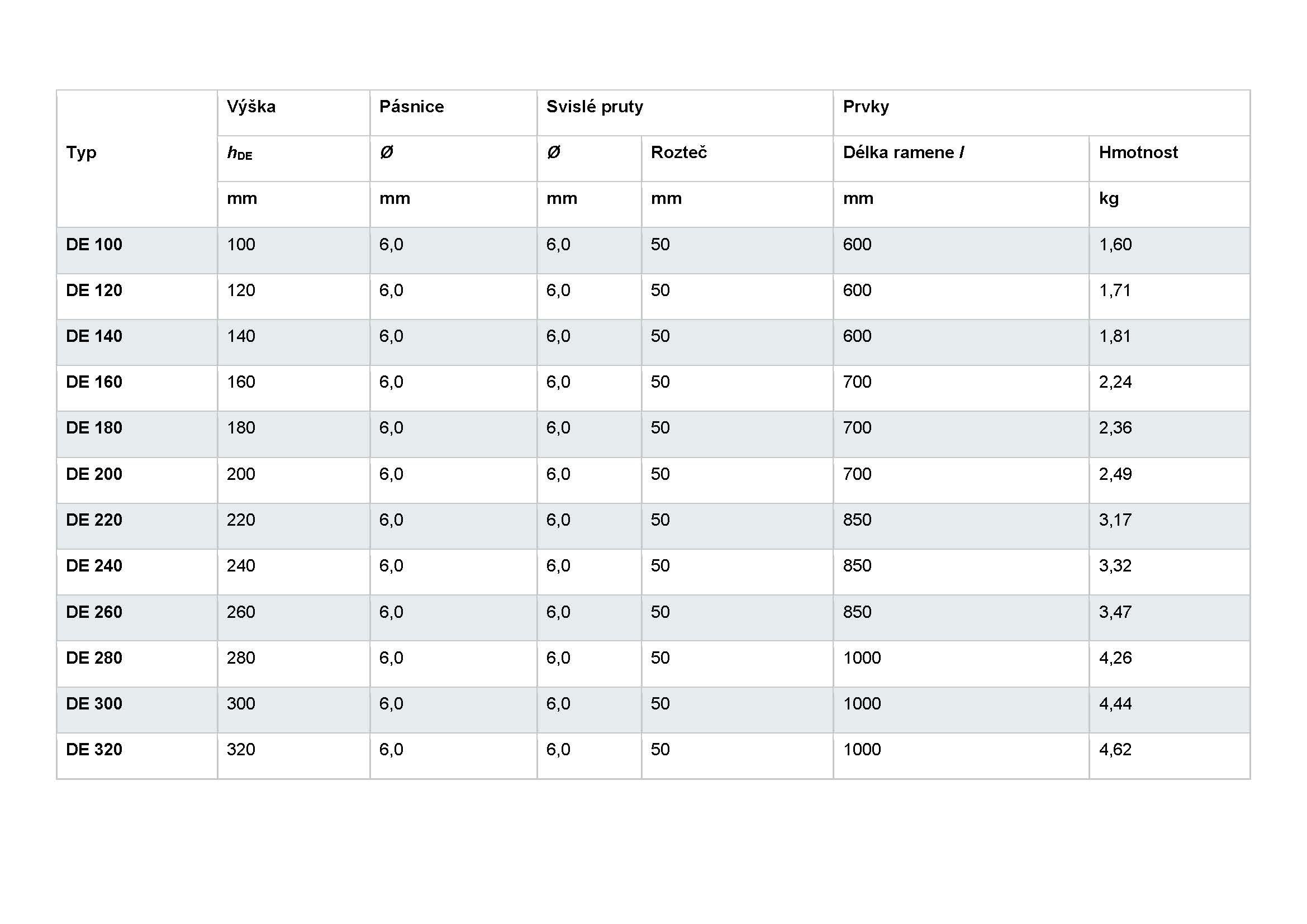

Prvky výztuže proti protlačení DE jsou k dispozici ve výškách od 100 do 320 mm. Lze je použít k zvýšení nosnosti železobetonových prvků s celkovou hloubkou od 200 do 450 mm.
Výztuž proti protlačení

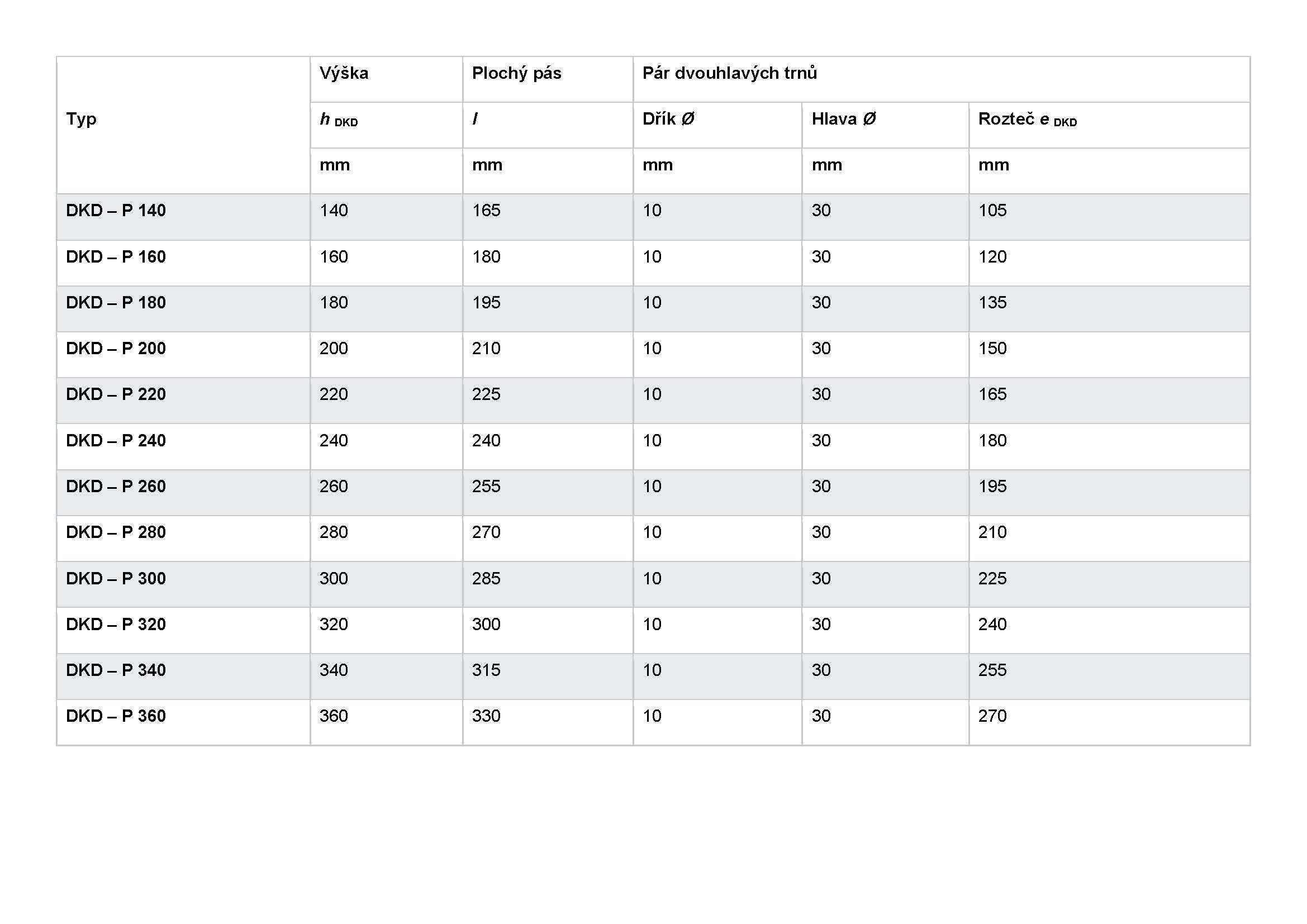

Dvojhlavé trny DKD jsou k dispozici ve výškách od 140 do 360 mm. Stejně jako prvky výztuže proti protlačení DE je lze použít k zvýšení nosnosti železobetonových prvků s celkovou hloubkou od 200 do 450 mm.

Použití

Ke stažení

Dokumenty ke stažení najdete na stránce produktu společnosti AVI.
