Výstavba železničního koridoru Sudoměřice - Votice

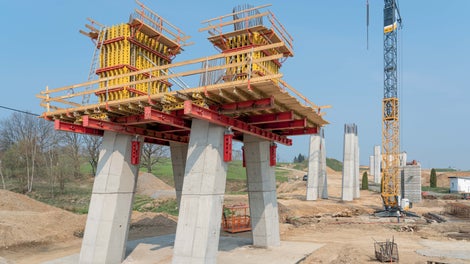

Systém s únosnými konzolami MATFLEX, které přenesou zatížení až 250 kN.

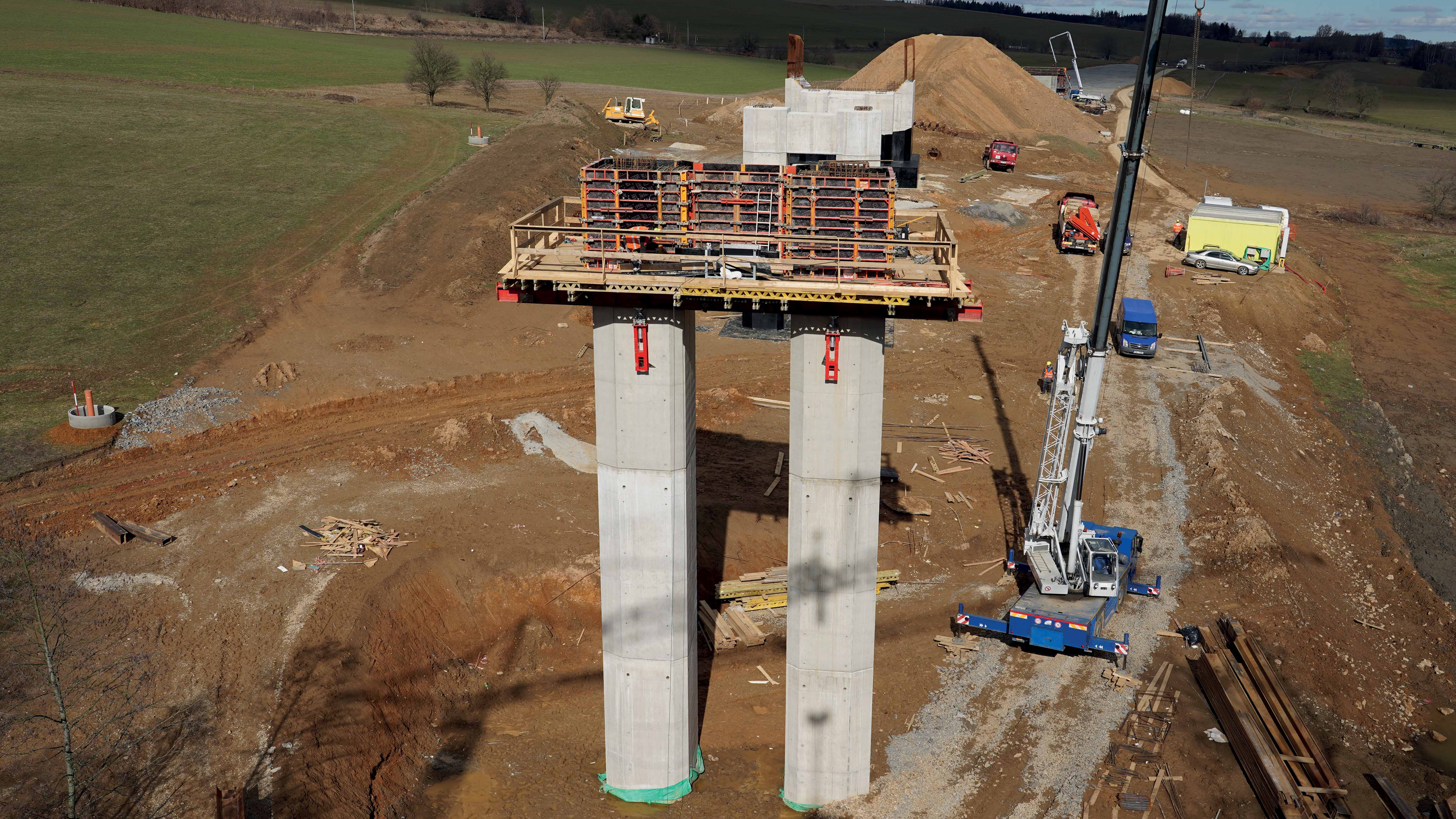

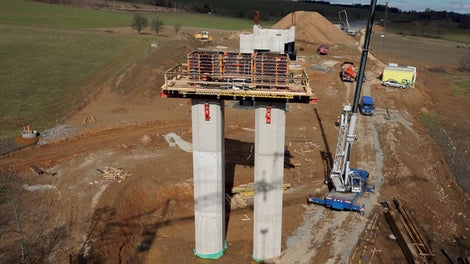

Bednění příčníku na standardních pilířích pomocí konzol MATFLEX.

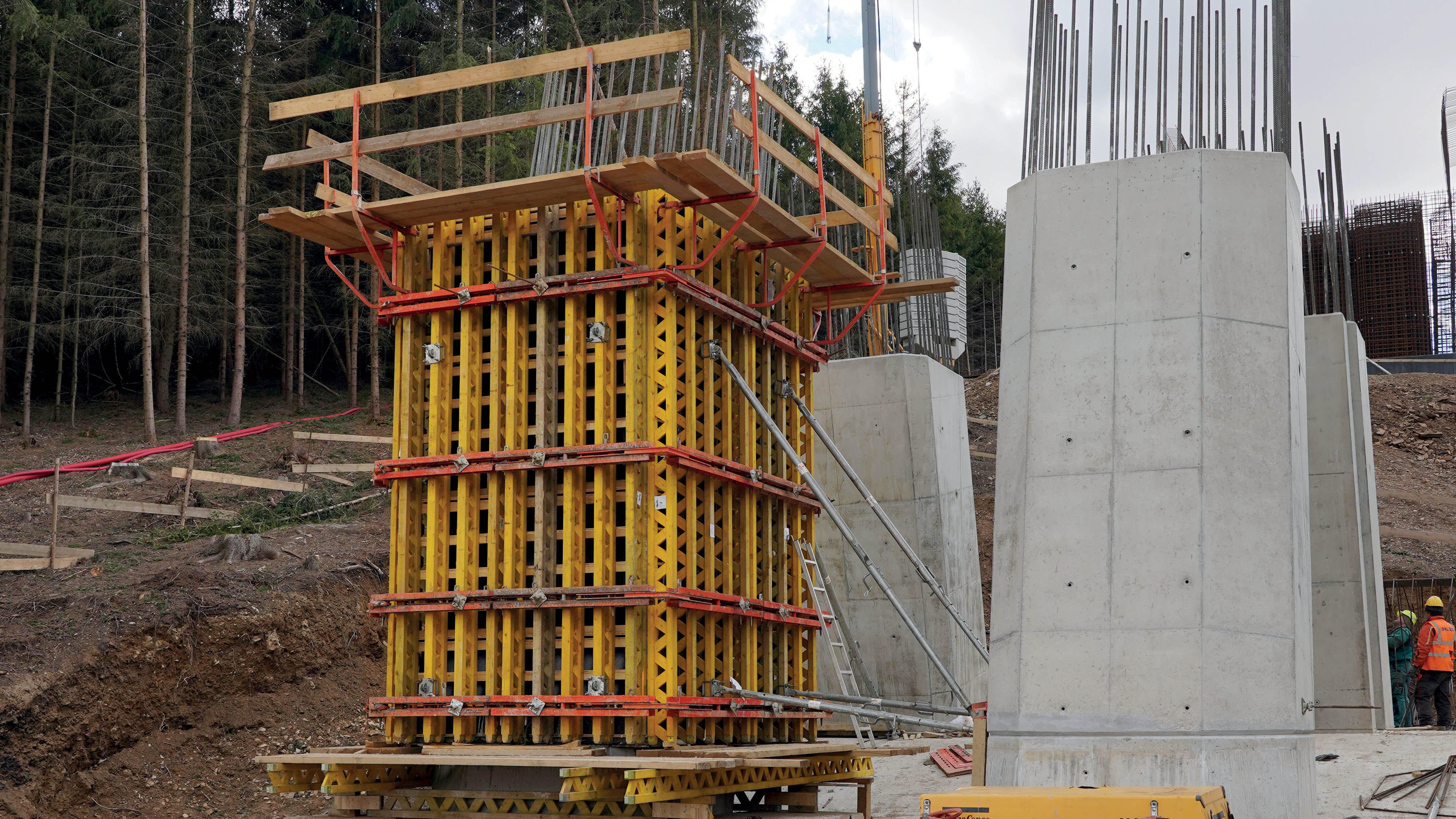

Základní bednicí forma ze systému VARIO GT 24 předem vyrobená v dílně PERI.

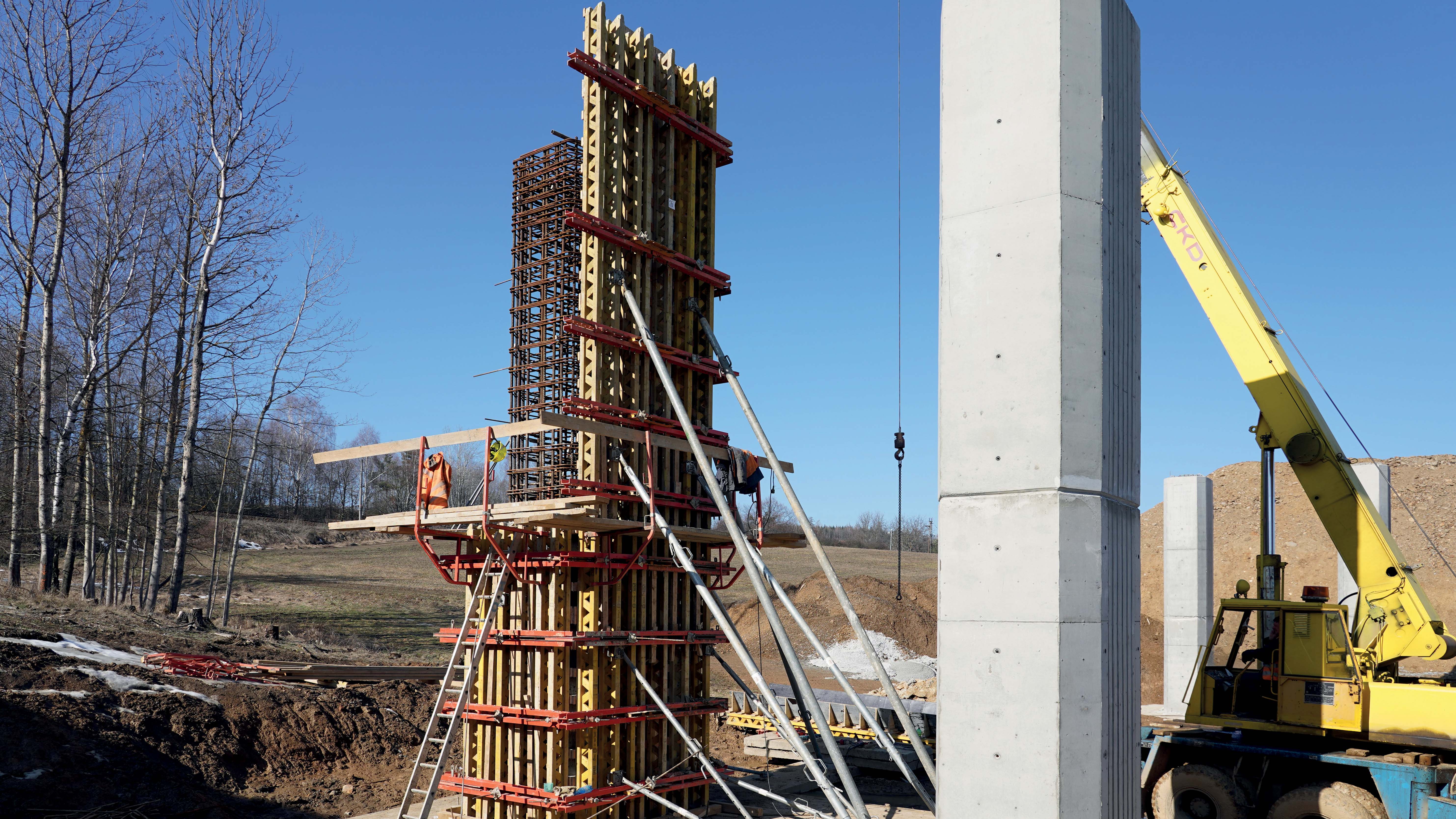

Bednicí forma nastavená pro vyšší takt pilíře.

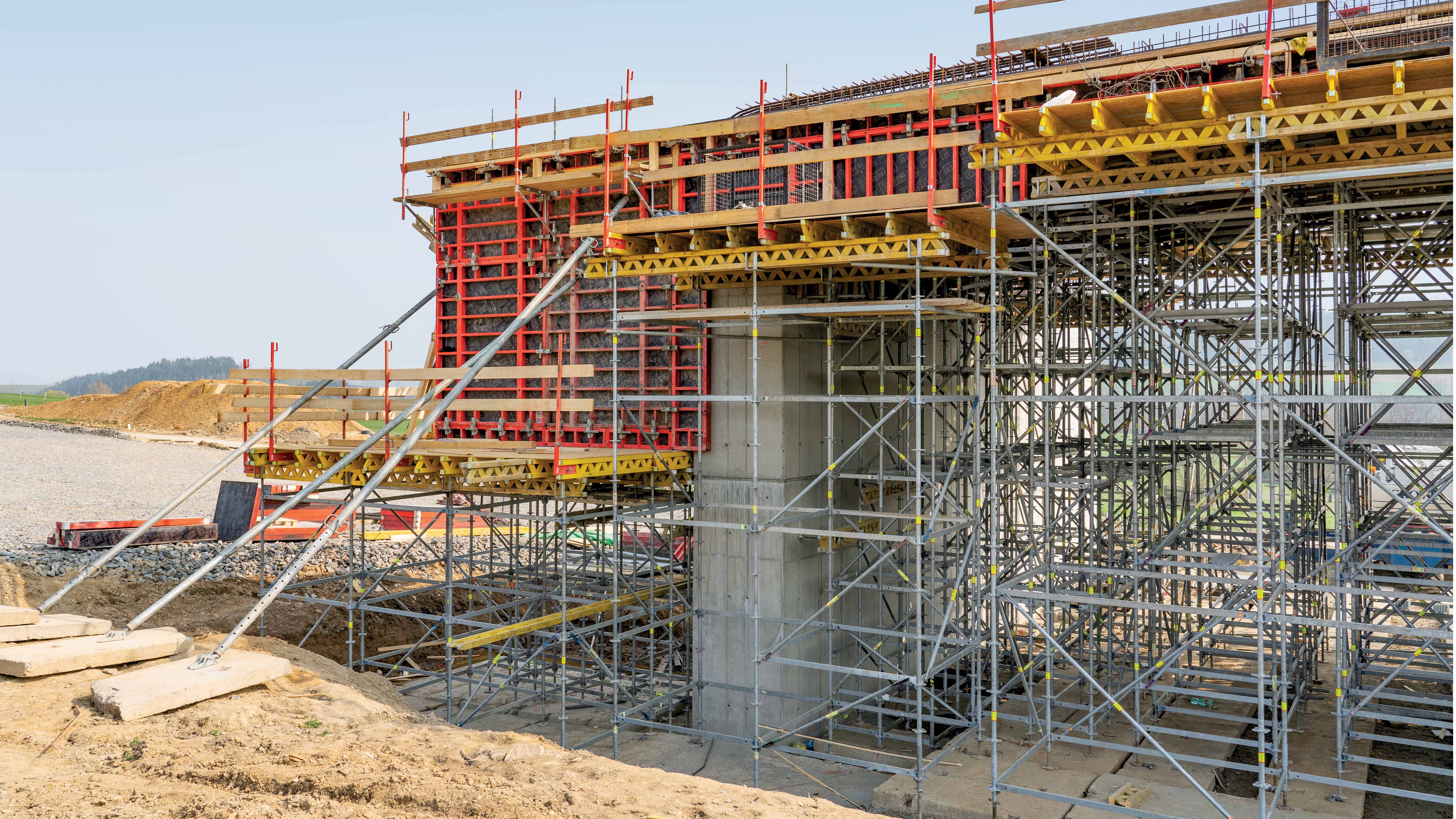

Bednění zavěšených křídel a opěr systémem TRIO na skruži z lešení PERI UP.

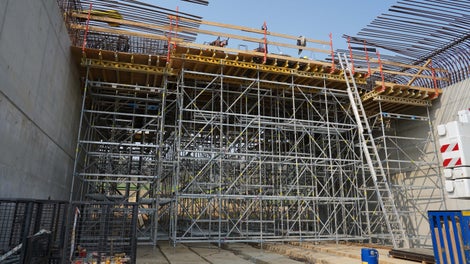

Podskružení masivní nosné konstrukce mostu systémem PERI UP a příhradových nosníků GT 24.

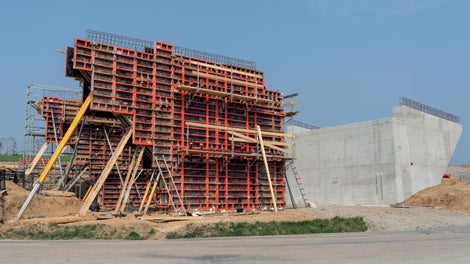

Bednění vysokých šikmých křídel na jeden záběr umožnilo nasazení systému TRIO.

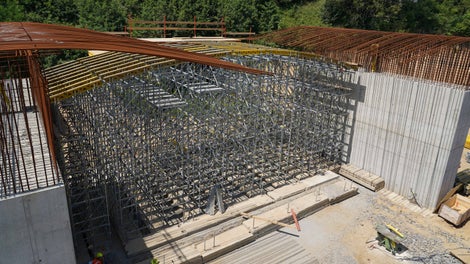

Optimální využití rovnoměrného roznesení síly od nosné konstrukce do panelové plochy systémem PERI UP.
1
/
8

Informace o projektu

Místo stavby: Sudoměřice, Česká republika

  • čtvrtý koridor z Prahy do Českých Budějovic
  • dvoukolejný koridor rozdělený na 3 úseky
  • na 3. úseku se nachází 25 mostních konstrukcí

Požadavky

  • vyrobení a dodání bednicí formy pro různé tvary pilířů
  • vyřešení pětice šikmých pilířů na velkých estakádách
  • stěnové bednění a podskružení pro větší rámové mosty
  • betonáž vysokých stěn a křídel najednou

Zákazník

OHL ŽS, a.s., Divize R - Dopravní stavby, Brno

Výhody pro zákazníka

  • zdvojení konzol MATFLEX umožnilo betonáž masivních příčníků výšky 2 m bez nutnosti těžké skruže
  • významné časové a finanční úspory na stavbě
  • rozměrové spektrum panelů TRIO umožnilo vyřešit i ty nejsložitější tvary opěr a křídel
  • vysoký stupeň bezpečnosti práce s použitým lešením PERI UP
  • velmi rychlá montáž a demontáž systému PERI UP
Petr Novotný
Petr Novotný
vedoucí projektu

Díky tvůrčímu přstupu mezi zhotovitelem OHL ŽS a společností PERI bylo využito velkého potenciálu systémových prvků.

Řešení PERI

  • zhotovení šikmých pilířů spojených ve vrcholu do masivního příčníku se systémem s únosnými konzolami MATFLEX v kombinaci s únosnou podlahou z nosníků HEB 400 a dřevěných příhradových nosníků GT 24
  • rámové bednění TRIO nasazené pro betonáž stěn a křídel
  • lehké podskružení ze systému PERI UP Flex s možností montáže bez pomoci jeřábu

Použitý systém PERI
