Case study

Měření tlaku čerstvého betonu při betonáži pilíře pomocí PERI ISC senzorů na projektu D35 Hořice – Sadová

V posledních letech je v Evropě téma digitalizace stále důležitější a firma PERI drží trend v tomto oboru. Jedním z příkladů digitalizace ve stavebnictví je nasazení tlakových senzorů na dopravních projektech, kde se zákazníkovi můžou hodit naměřené hodnoty skutečného tlaku betonu v různých místech konstrukce pilíře, hlavice pilíře, mostovek nebo jiných části. Je to výpomoc manažerům projektu, stavbyvedoucím nebo jinému uživateli, kde je požadováno zrychlení výstavby, zefektivnění návrhu bednění při zachování bezpečnostních standardů.

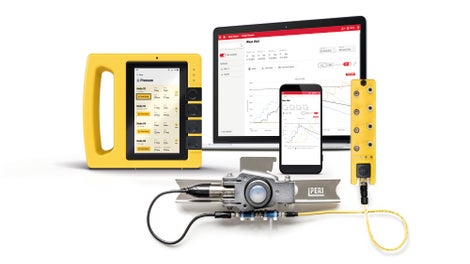

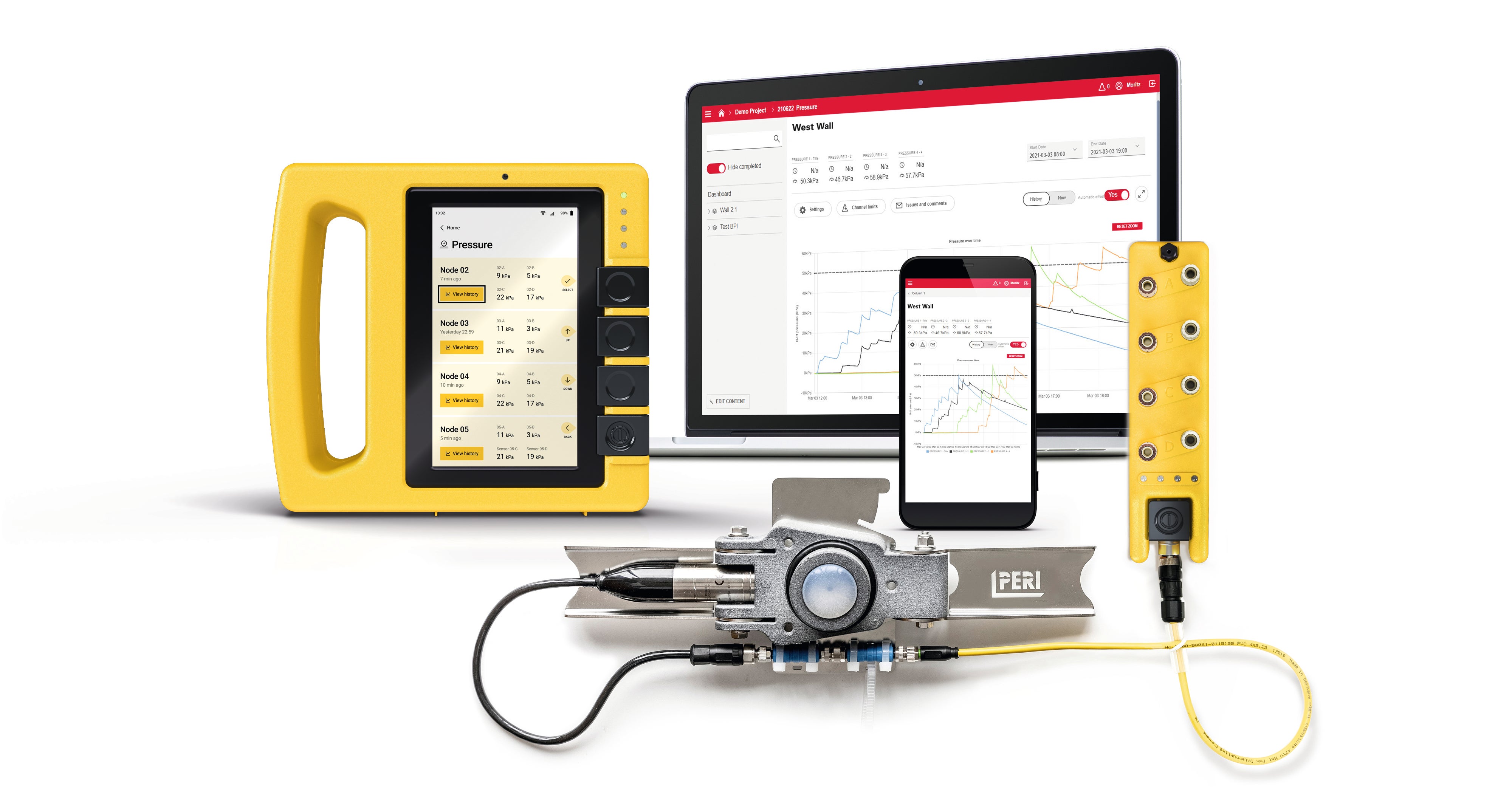

ICS sada tlakových senzorů se skládá ze tří základních prvků: tlakového senzoru, který je propojen kabelem k ISC sběrači, který je bezdrátově propojen s ICS data boxem. Záleží na zákazníkovi, kolik bodů v konstrukci chce měřit, je možno měřit pouze jeden bod nebo více bodů najednou. ISC data box zobrazuje naměřené hodnoty tlaku čerstvého betonu přímo na obrazovce nebo umožňuje vysílání dat na cloud a pomocí webové aplikace si může zaregistrovaný uživatel prohlédnout aktuální data v kanceláři, na staveništi nebo z domova. Podmínkou je pouze internetové připojení.

Datum

15. prosince 2025

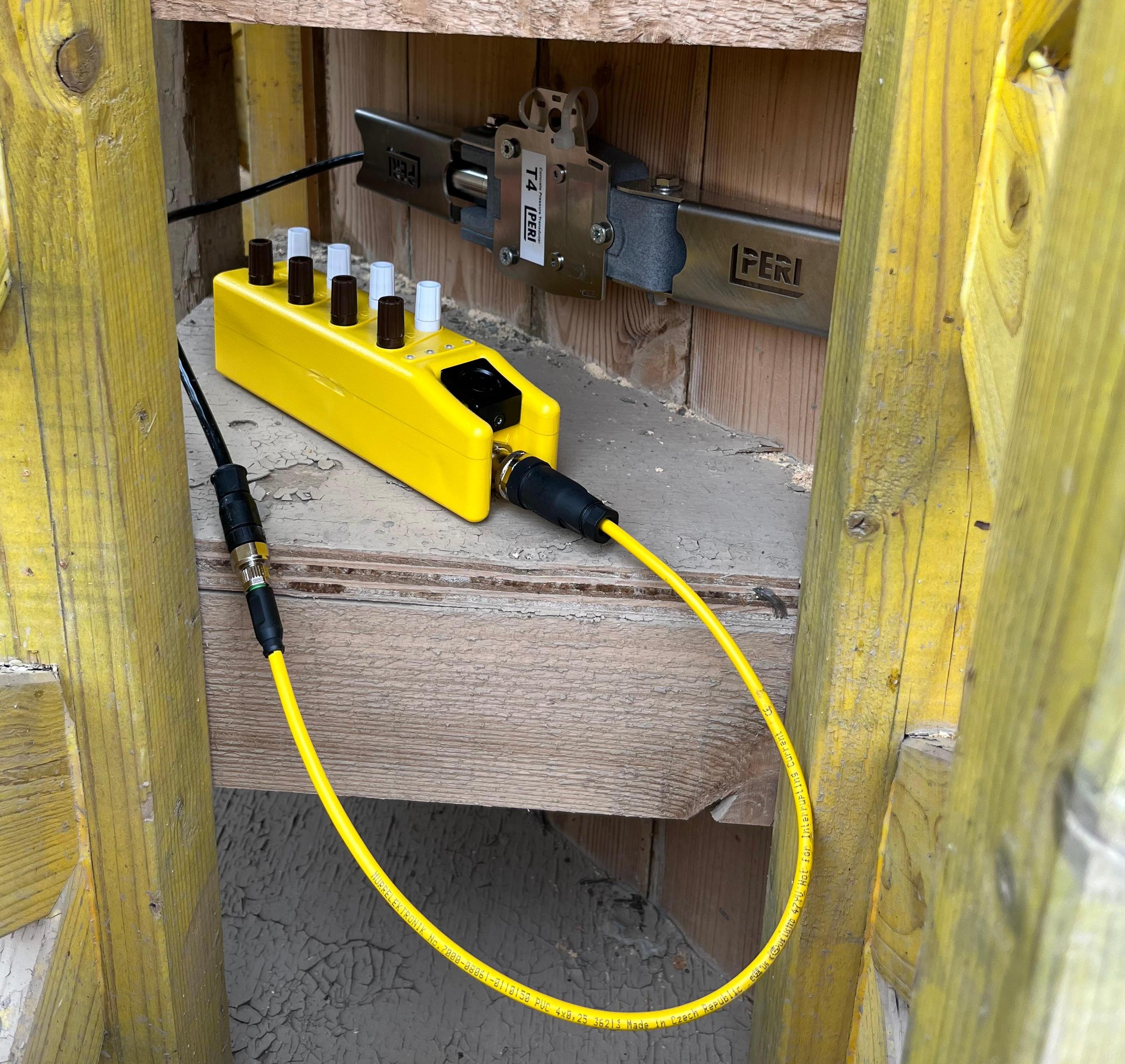

Nasazení tlakového senzoru do bednění pilíře

Použití senzorů pro betonáž pilíře, který je součástí mostní konstrukce na projektu D35 Hořice – Sadová, si objednala firma M-Silnice. Záměrem ze strany zákazníka, proč si vyzkoušet tlakové senzory, byla možnost kontroly skutečného tlaku betonu, který působí na bednění pilíře a porovnat s navrhovanými hodnotami nebo možnost se přesvědčit, zda tlak čerstvého betonu nepřekročí navržené hodnoty. Další možnost byla sledovat časový průběh čerstvého tlaku během tuhnutí betonu a v neposlední řade přenést naměřené výsledky měření do grafu.

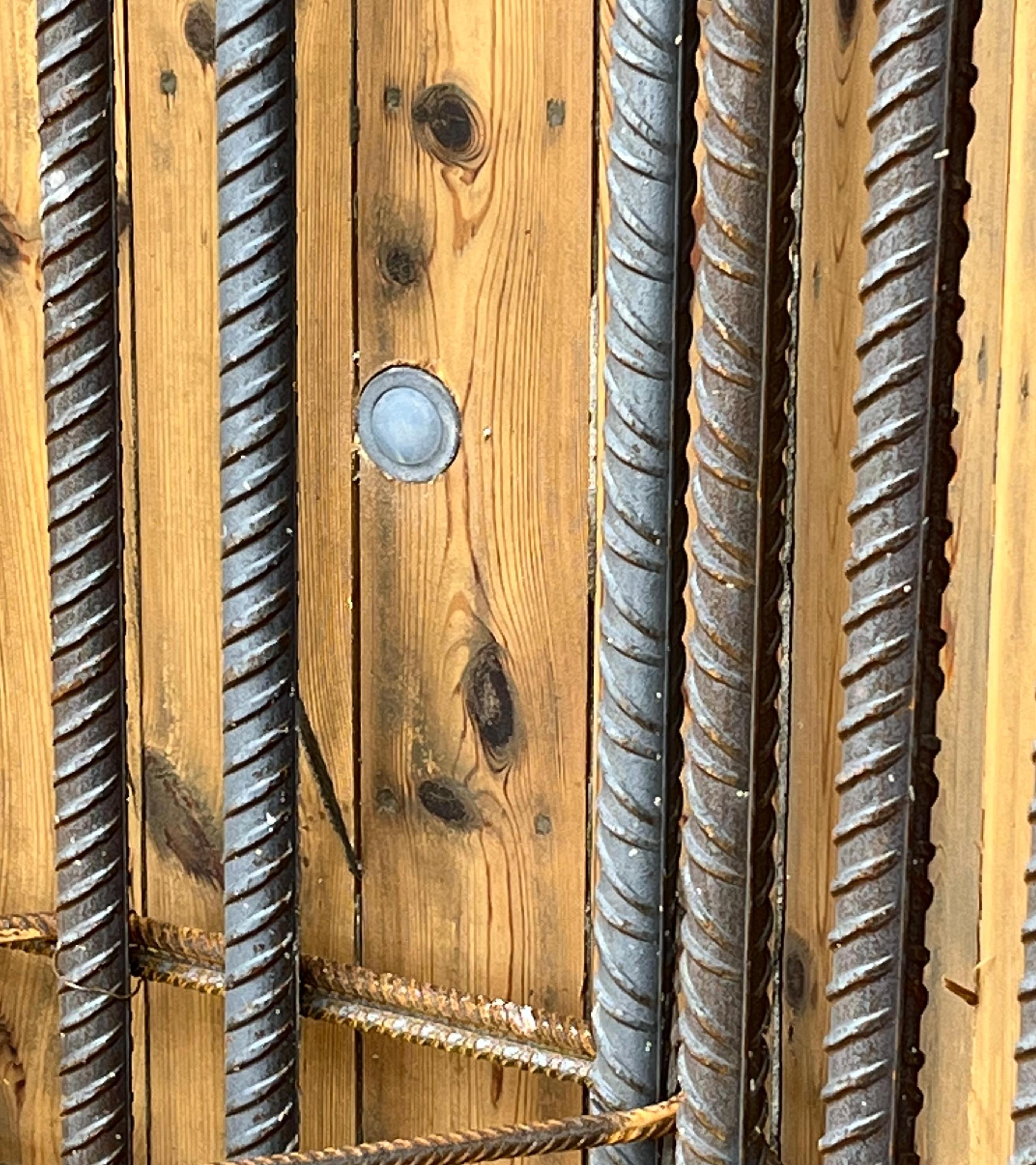

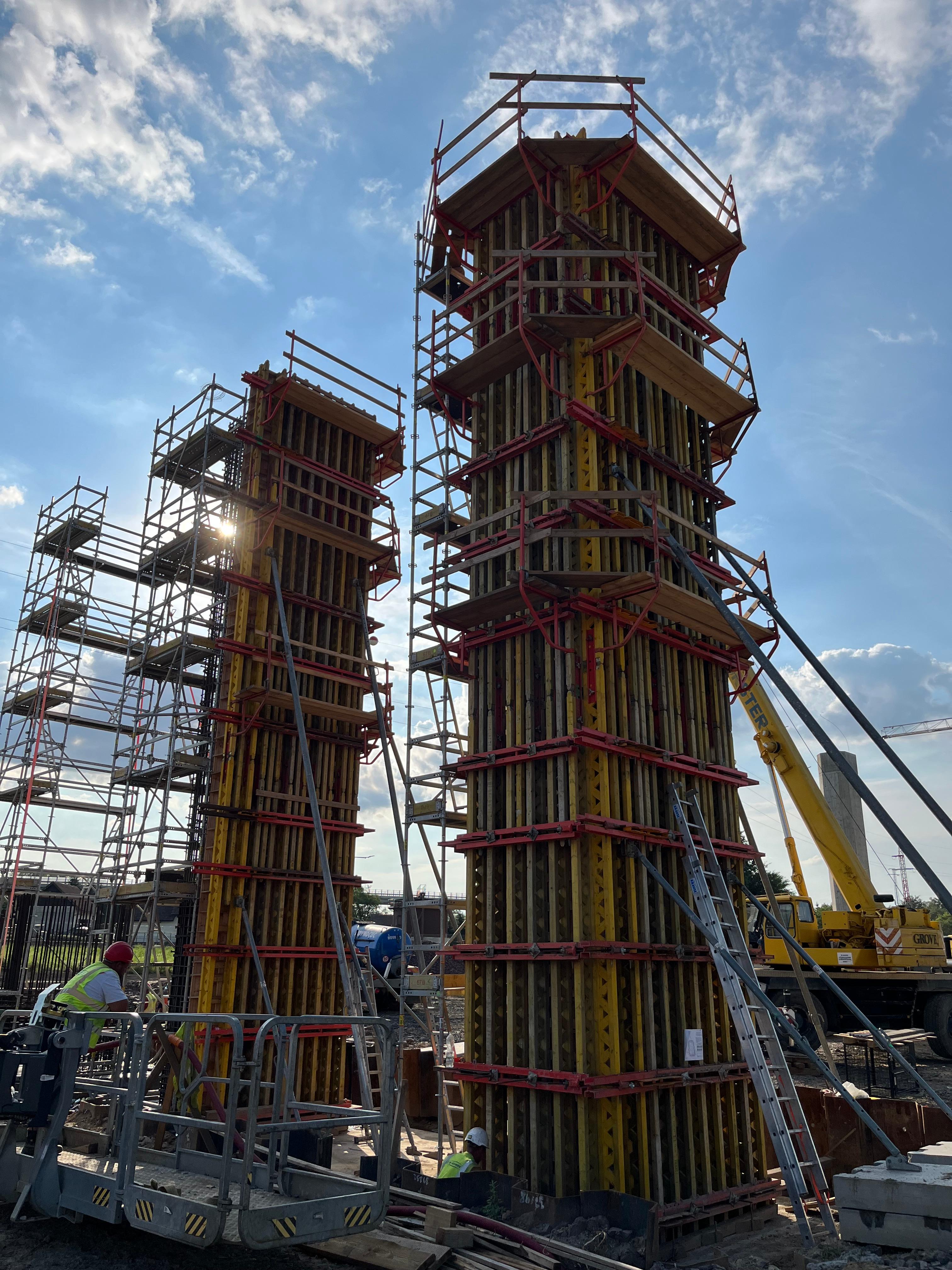

Firma PERI navrhla a dodala bednění pilíře s celkovou výškou 13,1 m. Bednicí systém VARIO byl navržen pro maximální tlak čerstvého betonu 60 kN/m2. Výška betonáže byla 13 m. Před začátkem betonáže se tlakový senzor instaloval 51 cm od hrany základu pilíře do VARIO bednění. Samotná instalace senzoru byla intuitivní, jednoduchá a trvala cca 5 minut.

V průběhu betonáže pilíře bylo nasazeno 5 auto domíchávačů, začátek betonáže po 8 hodině a betonáž pilíře skončila přibližně v půl dvanácté odpoledne. Počasí bylo oblačné, teplota vzduchu 20°C. Samotná betonáž probíhala bezproblémově s přestávkami mezi jednotlivými dodávkami čerstvého betonu.

Výsledek měření

Během ukládky betonu do bednění zaznamenaly senzory okamžité hodnoty tlaku na bednění, a to zejména při plnění betonu do bednění u prvních dvou auto domíchávačů. Vzhledem z příznivému počasí a teplotě vzduchu docházelo k tuhnutí betonu v bednění, což zapříčinilo fakt, že horní vrstvy čerstvého betonu již neměly vliv na tlakový senzor, protože první vrstva již byla zatuhlá a vykazovala tuhost vrstvy. Maximální naměřená hodnota čerstvého betonu byla 36 kN/m2a bednění pilíře bylo navrženo na 60 kN/m2, takže už během samotného měření bylo možné reagovat na tuto skutečnost.

Výhody nasazení senzorů pro uživatele

Zákazník si mohl poprvé vyzkoušet tlakové senzory v reálu, kde ocenil několik benefitů senzorů. V první řade mohl vidět aktuální tlak čerstvého betonu a nespoléhat se jenom pocitově, jak byl zvyklý z předešlých projektů. Za druhé si mohl v reálu ověřit, že za vhodných klimatických podmínek spodní vrstvy tuhnou a horní vrstvy už nemají vliv nebo nezvyšují tlak spodních vrstev. Tento fakt zákazník využil ve svůj prospěch a zkrátil intervaly mezi jednotlivými auto domíchávači na poloviční dobu. V neposlední řadě zákazník využil možnosti uložení záznamů průběhu tlaků během betonáže ve formě grafů, která může posloužit pro archivaci projektu pro třetí strany. V tomto článku byly popsány výhody nasazení tlakových senzorů jako produkt digitalizace ve stavitelství, který může firma PERI nabídnout svým zákazníkům.
