Systém VARIOKIT pro výstavbu tunelů

Pro zajištění hospodárné výstavby lze tunelové bednicí vozy v případě potřeby vybavit hydraulikou a elektrickým pohonem pro pojezd.

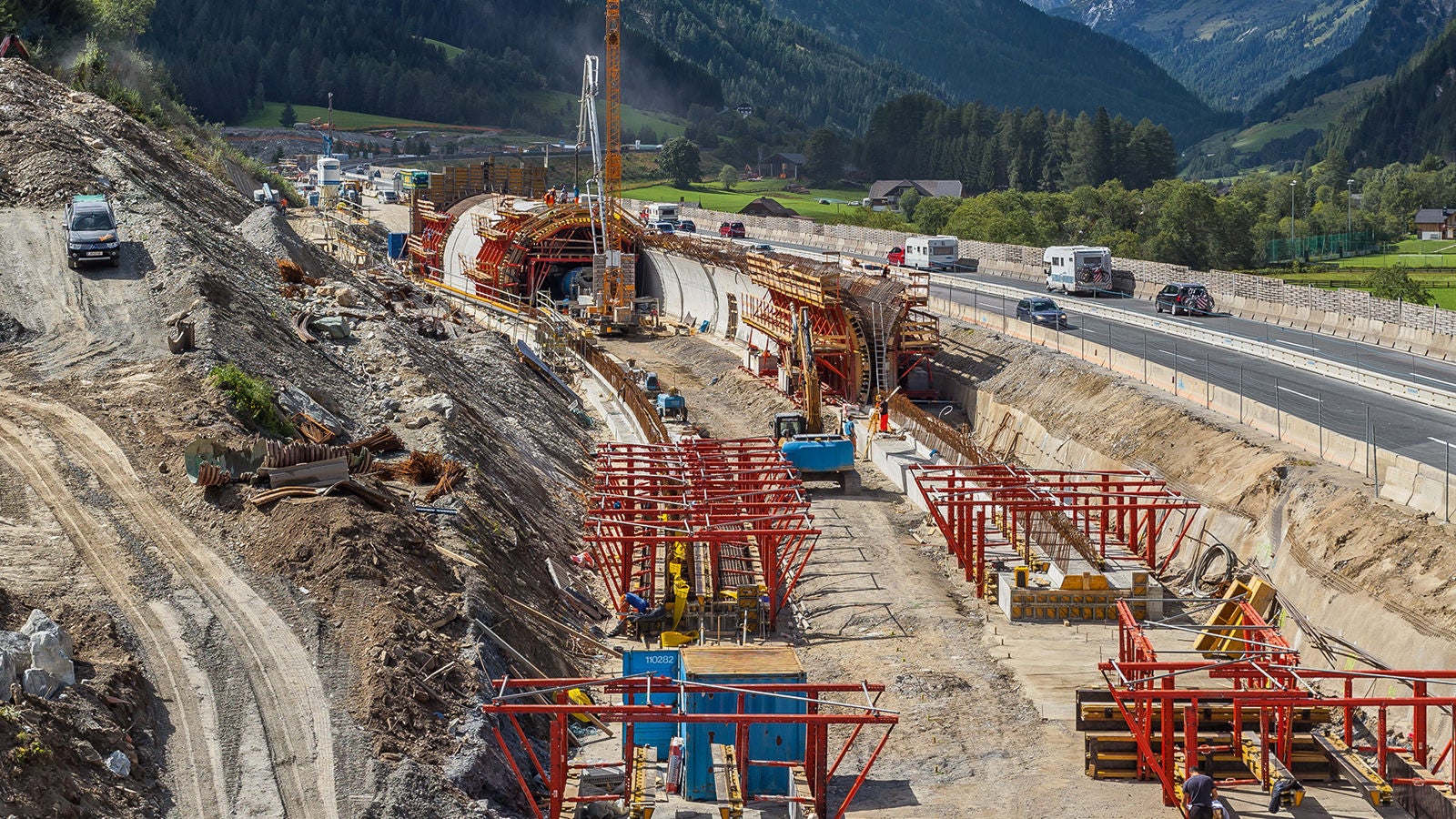

PERI Tunelový bednící vozík pro metodu výstavby tunelu hloubením.

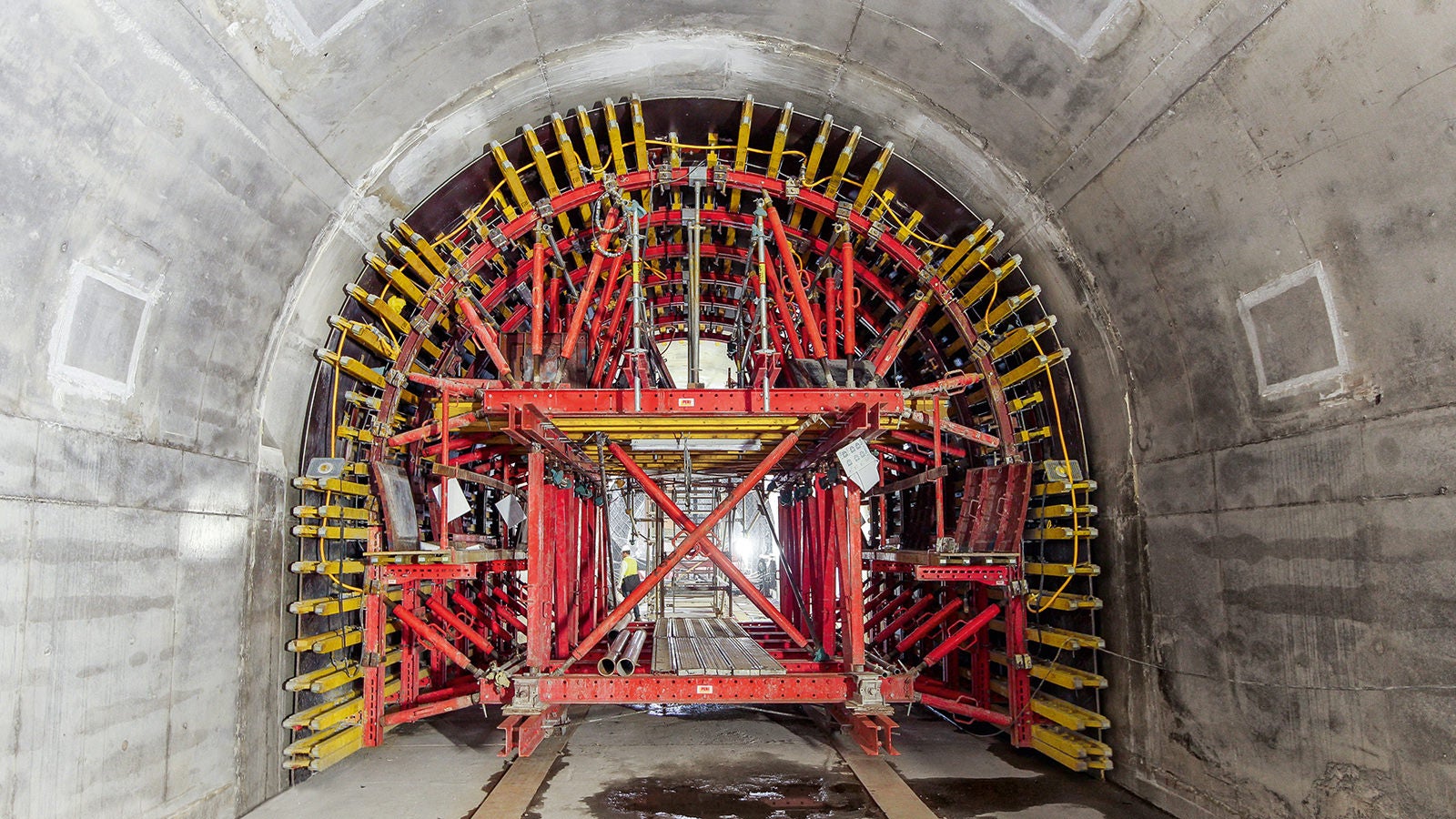

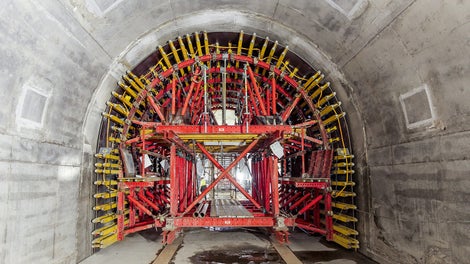

PERI Tunelový bednící vozík pro metodu výstavby tunelu ražením.
Schéma hloubeného tunelu s monolitickou konstrukcí - krok č. 1
Schéma hloubeného tunelu s monolitickou konstrukcí - krok č. 2
Schéma hloubeného tunelu s částečnou monolitickou konstrukcí - varianta č. 1
Schéma hloubeného tunelu s částečnou monolitickou konstrukcí - varianta č. 2
VARIOKIT - Systém pro výstavbu tunelů: Schéma hloubeného tunelu s oddělenou výstavbou sekcí.

Přehled

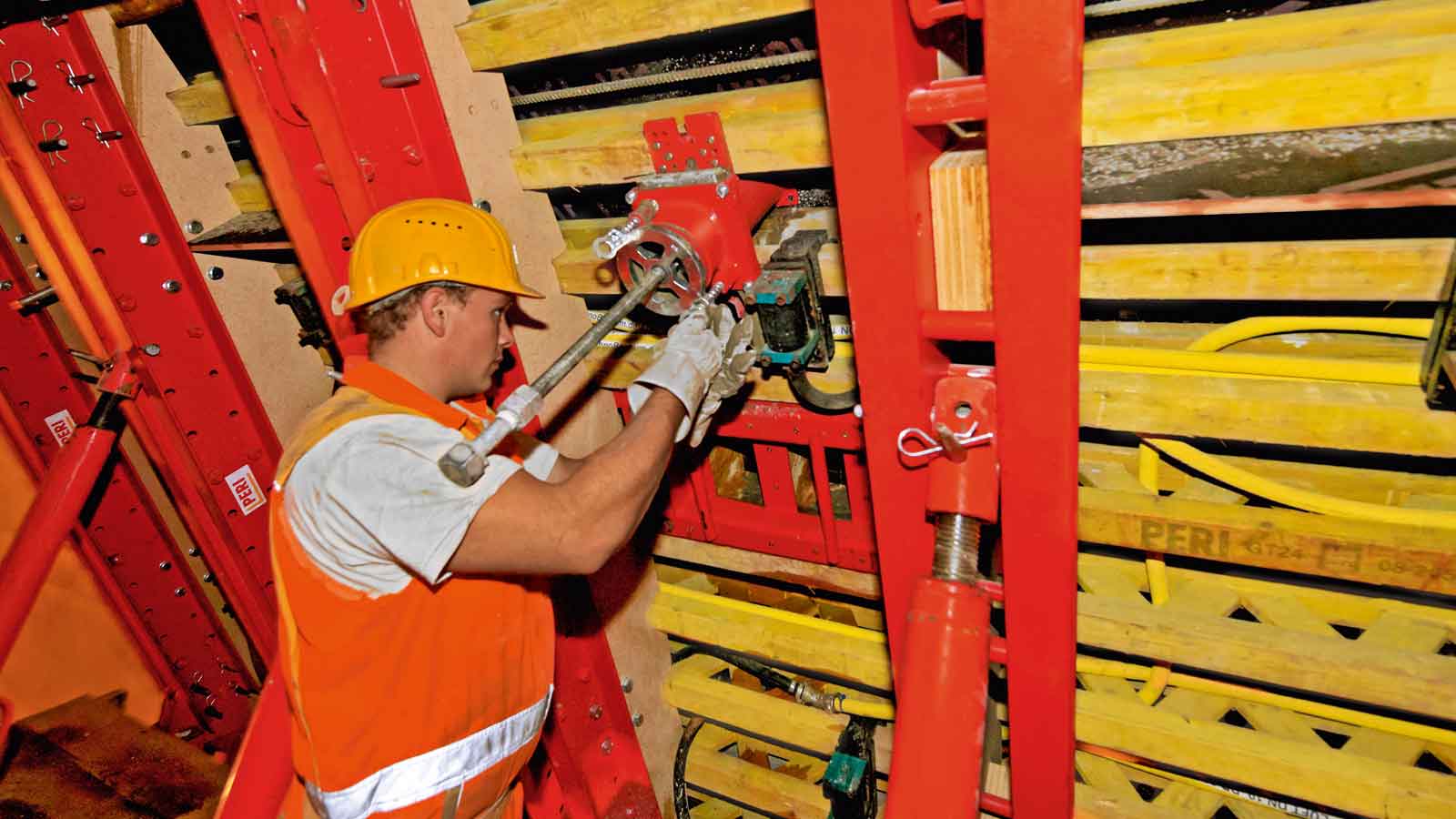

Stavebnice VARIOKIT umožňuje sestavení tunelových bednicích vozů na míru se standardizovanými díly pro jakýkoli způsob výstavby tunelů s jakýmkoli průřezem. Doplňkové díly, např. pro zdvihání, spouštění a pojíždění jsou k dispozici stejně tak, jako technické příslušenství pro práci, např. napouštěcí ventil pro beton.

  • Metoda výstavby tunelu hloubením
    Řešení pro monolitickou, částečně monolitickou výstavbu a oddělenou výstavbu sekcí tunelu.
  • Metoda výstavby tunelu ražením
    Řešení pro monolitickou a oddělenou výstavbu sekcí tunelu.

Možnost plynulého přizpůsobení
Možnost přizpůsobení výšky a konstrukční provedení bez modulu pro nejrůznější průřezy tunelů.

Komfortní
K dispozici volitelně s hydraulikou pro obedňování, odbedňování, zdvihání a pokles.

Úsporné
Únosné systémové závory snižují potřebu kotev v místě stěn.


Technický popis

  • Projekty jsou individuálně vytvořeny podle projektu na základě požadavků zákazníka. Vždy za předpokladu maximálního podílu pronajímatelného materiálu.
  • Vzpěry pro plynulé nastavitelné použití od 4.00 m do 9.00 m
  • Velmi malý počet různých dílů pro spojování, standardizované zatížení každého druhu spoje
  • Rychlá, místu vyhovující montáž
  • Jednoduchá přestavba na různé průřezy
  • Systémové závory až do velikosti UU 200 snižují počet potřebných spínacích tyčí v místě stěn
  • K dispozici volitelně s hydraulickou podporou obedňování, odbedňování, zdvihání a poklesu
  • Pojízdná nebo posuvná řešení pro přemisťování celých sestav
